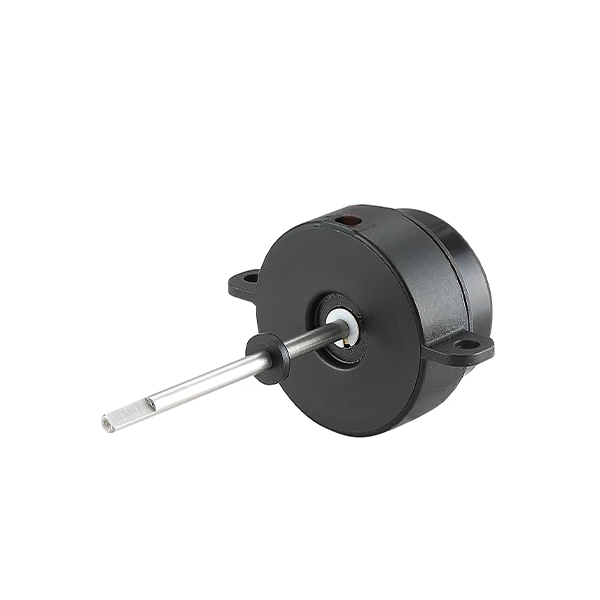

單相無刷直流電機
原理及用途
單相有感無刷直流電機是基于HALL
IC對電機磁場強度及極性變化做出判斷，當HALL接近永磁體的磁極時，在強磁場的作用下，HALL組件產生霍爾電壓，經過信號處理。HALL輸出低電位。通過HALL內部導通，通過定子線圈的電流，分別產生對磁極磁場，與轉子發生磁力作用，推動轉子轉動。
-
高效率
-
低能耗
-
低噪音
-
超長壽命
-
高可靠性
-
無級調速
-
換向平穩
產品通用特性參數
| 產品系列 | RB38 |
| 電壓 | 12V 24V |
| 相數 | 單相 |
| 極對數 | 2對 |
| 額定功率 | 2·10w |
| 額定轉速 | 50~5000r/min(可調) |
| 絕緣等級 | <65K (繞組) |
| 效率 | 50-60% |
| 驅動方式 | 單相弦波HALL驅動 |
| 充磁方式 | 徑向正弦波充磁 |
| 位置信號感應元件 | 有感單霍爾 |
| 軸承結構 | 含油軸承 |
| 鐵芯厚度 | 8~17mm |
| 軸徑 | ?4.0 |
